Трансформатор ТОПА-0,66 служить для проведення вимірювань. Він дозволяє отримати дані про що проходить в мережі електричному сигналі за допомогою стандартної вимірювальної апаратури. Такі вимірювання зазвичай проводяться на електроенергетичних об'єктах, інтегрованих в роботу комунальних, сільськогосподарських і промислових підприємств. На таких об'єктах застосовуються установки змінного струму, з яких і потрібно знімати показання для забезпечення правильної та безпечної роботи.Виготовляються такі трансформатори згідно категорії розміщення 3 (ДСТУ 15150-69). Кліматичного виконання "У". Призначені для роботи в будь-якому положенні. Для можливості зняття характеристик струму в великому динамічному лінійному діапазоні як матеріал для створення вимірювальної обмотки трансформатора використовується нанокристалічний сплав.
Трансформатор струму ТОПА-0,66
Опитувальний лист Зв'язок з фахівцем
Міжповірочний інтервал 16 років
Сертифікат перевірки типу (модуль В) № UA.TR.001 103-18 Rev 1. Номер для посилання 29/3/В/12/114-20. ДСТУ ЕN 61869-2:2017, ТУ У 31.1-34562687-001:2007 Патент на промисловий зразок № 17817.
Технічні характеристики
| Найменування параметру | Значення параметру |
|---|---|
| Номінальна напруга, кВ | 0.72 |
| Номінальний первинний струм, А | 20, 30, 50, 75, 100, 150, 200, 250, 300, 400, 500, 600, 800, 1000 |
| Номінальний первинний струм, А | 5 |
| Номінальна частота, Гц | 50 |
| Клас точності не більше | 0.5S |
| Номінальний коефіцієнт безпеки пристроїв FS, не більше | 3 |
| Номінальне вторинне навантаження при соs φ = 0,8, В·А | 5 |
| Номінальний рівень ізоляції, кВ | 3 |

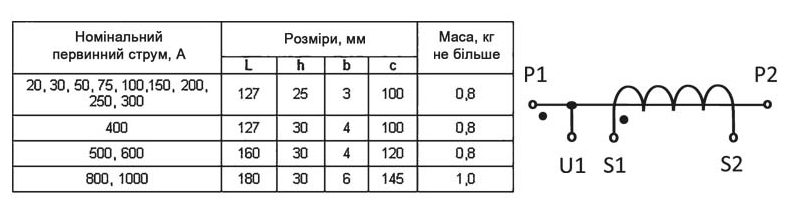

Трансформатор, що знаходиться в експлуатації, підлягає періодичній повірці за методикою ДСТУ 6097: 2009 не рідше ніж один раз на шістнадцять років. Конструкція трансформатора дозволяє встановлювати його на DIN-рейку за допомогою опор, що входять в комплект поставки. До контактів вторинної обмотки S1, S2 і контакту U1 можуть бути підключені дроти перерізом до 6 мм2. Передбачена можливість підключення дротів з однією з двох сторін корпусу, при цьому доступ до контактів з протилежного боку перекривається кришкою. Кожен дріт затискається за допомогою двох гвинтів. Трансформатори можуть постачатися з вертикальним або горизонтальним розташуванням площини шин. Розташування площини шин обумовлюється при замовленні, так як після виготовлення трансформатора змінити розташування шини не можливо.
