Сертифікат перевірки типу (Модуль В) № UA.TR.001 150-19 Rev.2 номер для посилання 29/3/В/12/016-20. Відповідає ДСТУ EN 61869 - 2:2017.

Технічні характеристики

Найменування параметру	Значення параметру
Номінальна напруга кВ	10
Найбільша робоча напруга, кВ	12
Номінальний первинний струм, А	5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 500, 600, 800, 1000, 1500, 2000, 2500, 3000, 4000
Номінальний вторинний струм, А	1;5
Номінальна частота, Гц	50

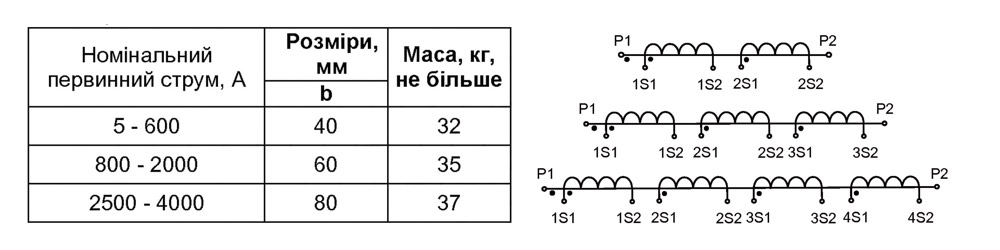

Кількість обмоток	2; 3; 4
Клас точності вторинної обмотки:- для вимірювань;- для захисту;	0,2S; 0,5; 0,5S; 0,5S+ / 5Р; 10P
Номінальне вторинне навантаження при соs φ = 0,8, В·А обмотки:- для вимірювань;- для захисту;	10/15

Номінальна первинна напруга, А	5	10	15	20	30	40	50	75	100	150	200	300	400	500	600	800	1000	1500	2000	2500-4000
Номінальна короткотривала сила струму термічної стійкості, Ith, kA	0,6	1,3	1,3	2,6	3,3	3,3	3,7	7,7	7,4	14,4	14,4	28,8	28,8	36	36	86	86	108	108	172
Номінальна сила струму динамічної стійкості Idyn, kA	1,6	3,3	3,3	6,5	8,3	8,3	9,3	18,5	18,5	36	36	72	72	90	90	215	215	270	270	430
Коефіцієнт безпеки приладу, FS, не більше	3	3	3	3	3	3	3	3	3	3	3	3	3	3	4	5	5	5	5	5
Коефіцієнт граничної точності, ALF, не менше **	7	7	7	7	7	8	8	7	8	7	8	7	8	8	9	9	9	10	13	13

Можливе постачання в комплекті трансформатора кришки для захисту виводів вторинної обмотки від несанкціоно- ваного доступу (пломбування) - при вказівці в договорі на постачання.

* Можливе постачання трансформаторів з номінальним вторинним навантаженням до 30 В•А (вказується при замовленні).

** Можливе постачання трансформаторів з коефіцієнтом граничної точності не менше 10 (вказується при замовленні).
