Силовий трансформатор ОЛСПУ-2,5 призначений для встановлення в комплектні розподільчі пристрої (КРП) внутрішнього і зовнішнього встановлення з метою забезпечення живлення ланцюгів власних потреб пунктів секціонування і автоматичного включення резерву (АВР). Трансформатори використовуються в установках змінного струму на об'єктах електроенергетики в промисловості, сільському господарстві, в комунальному секторі та інших галузях народного господарства.
Трансформатор виготовляється у виконанні У категорії розміщення 2 за ГОСТ 15150-69 і призначений для роботи в наступних умовах:
- висота над рівнем моря - не більше 1000 м;
- відносна вологість повітря не більше 98% при 30 оС;
- верхнє робоче значення t0 навколишнього середовища + 50 оС;
- нижнє робоче значення t0 навколишнього середовища -45 оС;
- авколишнє середовище - невибухонебезпечне, без вмісту пилу, хімічно активних газів і парів в концентраціях, що руйнують покриття металів та ізоляцію (атмосфера типу ІІ за ГОСТ 15150-69);
- положення трансформаторів в просторі – будь-яке.
Технічні характеристики відповідають ДСТУ EN 60076-1, ДСТУ EN 60076-11.

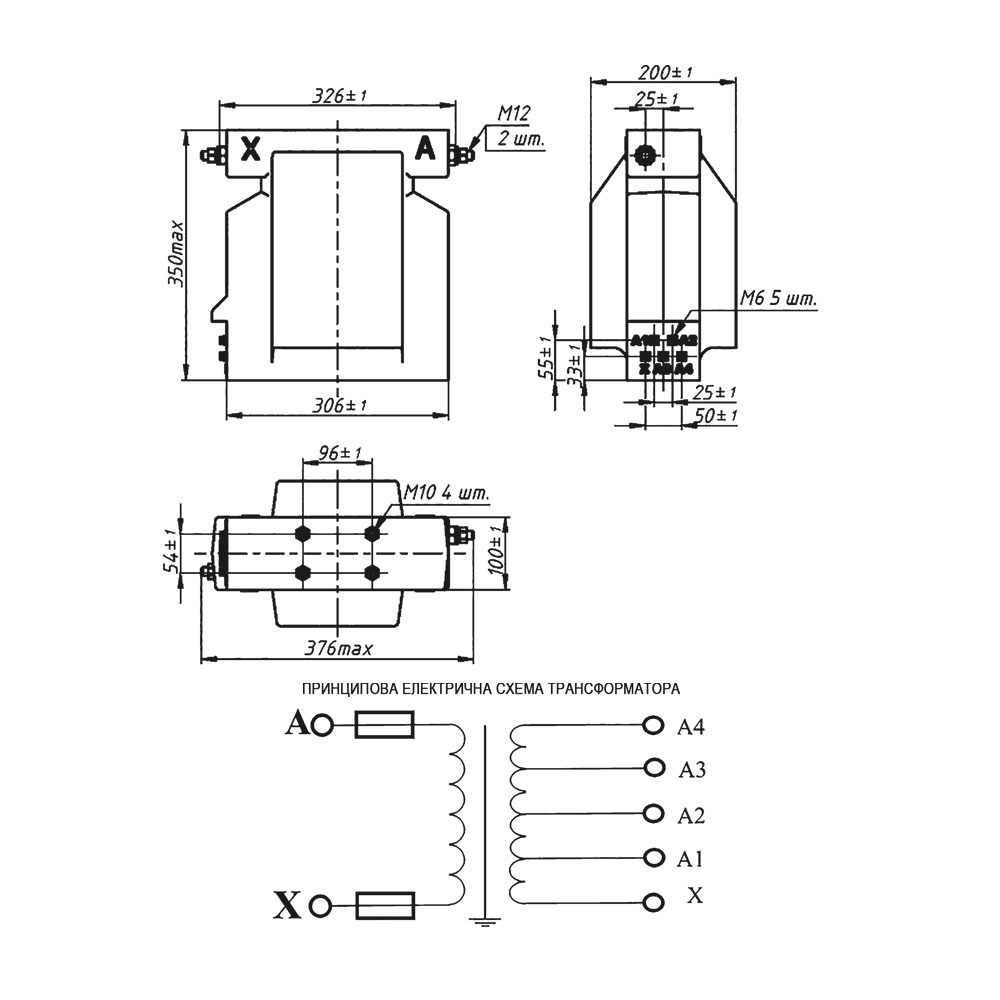

Силовий трансформатор ОЛСПУ-2,5
Опитувальний лист Зв'язок з фахівцем
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Найменування параметру | Значення параметру |
|---|---|
| Найбільша напруга обладна, Um, кВ | 3.6; 7.2; 12 |
| Номінальна потужність, ВА | 2500 |
| Номінальна напруга первинної обмотки, Un1, кВ | 3.0; 3.3; 3.6; 6.0; 6.3; 6.6; 10; 10.5; 11 |
| Діапазон робочої напруги,% від номінальної | ± 20 |
| Номінальна частота, Гц | 50 |
| Номінальна напруга вторинної обмотки, Un2, В- Х-А1- Х-А2- Х-А3- Х-А4 | 100 ± 5 9 ± 5 "0 ± 5 #1 ± 5 % |
| Сила струму холостого ходу,%, не більше | 4 |
| Схема і група з'єднання обмоток | 1/1-0 |
| Випробувальна напруга ізоляції первинної обмотки протягом 1 хв, кВ | 42 |
| Випробувальна напруга ізоляції вторинної обмотки протягом 1 хв, кВ | 3 |
| Перевантажувальна здатність | 2 х Pном/10 минут |
| Маса, кг, не більше | 35 |
